Cara menggunakan oscilloscope & Tekhnik penerapannya
Oscilloscope, alat untuk pengukuran gelombang signal frekuensi ini, sangat verguna dalam pengukuran rangkaian elektronik seperti TV, Radio Komunikasi, dsb.
Untuk perbaikan ponsel, diharapkan kita dapat menggunakan oscilloscope untuk mengetahui kerusakan ponsel secara lebih akurat, selain dari pengalaman yang kita miliki dalam mengatasi kerusakan pada ponsel.
Jadi ada baiknya kita lebih mengenal sedikit atau banyak masalah oscilloscope ini.
Dalam thread ini kita akan membahas lebih lanjut mengenai instrument pengukuran ini.
ada 12 materi yg akan dibahas satu persatu..
Yang pertama adalah :
1. PENGENALAN OSCILLOSCOPE
Osiloskop adalah alat ukur besaran listrik yang dapat memetakan sinyal listrik. Pada kebanyakan aplikasi, grafik yang ditampilkan memperlihatkan bagaimana sinyal berubah terhadap waktu. Seperti yang bisa anda lihat pada gambar di bawah ini ditunjukkan bahwa pada sumbu vertikal(Y) merepresentasikan tegangan V, pada sumbu horisontal(X) menunjukkan besaran waktu t.
Layar osiloskop dibagi atas 8 kotak skala besar dalam arah vertikal dan 10 kotak dalam arah horizontal. Tiap kotak dibuat skala yang lebih kecil. Sejumlah tombol pada osiloskop digunakan untuk mengubah nilai skala-skala tersebut.
Osiloskop 'Dual Trace' dapat memperagakan dua buah sinyal sekaligus pada saat yang sama. Cara ini biasanya digunakan untuk melihat bentuk sinyal pada dua tempat yang berbeda dalam suatu rangkaian elektronik.
Kadang-kadang sinyal osiloskop juga dinyatakan dengan 3 dimensi. Sumbu vertikal(Y) merepresentasikan tegangan V dan sumbu horisontal(X) menunjukkan besaran waktu t. Tambahan sumbu Z merepresentasikan intensitas tampilan osiloskop. Tetapi bagian ini biasanya diabaikan karena tidak dibutuhkan dalam pengukuran.
Wujud/bangun dari osiloskop mirip-mirip sebuah pesawat televisi dengan beberapa tombol pengatur. kecuali terdapat garis-garis(grid) pada layarnya.
Osiloskop analog Goodwill seri 622 G
Apa Saja yang dapat diukur dengan Osiloskop?
Osiloskop sangat penting untuk analisa rangkaian elektronik. Osiloskop penting bagi para montir alat-alat listrik, para teknisi dan peneliti pada bidang elektronika dan sains karena dengan osiloskop kita dapat mengetahui besaran-besaran listrik dari gejala-gejala fisis yang dihasilkan oleh sebuah transducer. Para teknisi otomotif juga memerlukan alat ini untuk mengukur getaran/vibrasi pada sebuah mesin. Jadi dengan osiloskop kita dapat menampilkan sinyal-sinyal listrik yang berkaitan dengan waktu. Dan banyak sekali teknologi yang berhubungan dengan sinyal-sinyal tersebut.
Contoh beberapa kegunaan osiloskop :
• Mengukur besar tegangan listrik dan hubungannya terhadap waktu.
• Mengukur frekuensi sinyal yang berosilasi.
• Mengecek jalannya suatu sinyal pada sebuah rangakaian listrik.
• Membedakan arus AC dengan arus DC.
• Mengecek noise pada sebuah rangkaian listrik dan hubungannya terhadap waktu.
SETTING DEFAULT OSCILLOSCOPE
Tombol Umum:
On/Off : Untuk menghidupkan/mematikan Oscilloscope
Ilumination : Untuk menyalakan lampu latar.
Intensity : Untuk mengatur terang/gelapnya garis frekuensi
Focus : Untuk mengatur ketajaman garis frekuensi
Rotation : Untuk mengatur posisi kemiringan rotasi garis frekuensi
CAL : Frekuensi Sample yg dpt diukur utk mengkalibrasi Oscilloscope
Tombol di Vertikal Block :
Position : Untuk mengatur naik turunnya garis.
V. Mode : Untuk mengatur Channel yg dipakai
Ch1 : Menggunakan Input Channel1
Ch2 : menggunakan Input Channel 2
Alt : (Alternate) menggunakan bergantian Channel1 dan Channel 2
Chop : Menggunakan potongan dari Channel 1 dan Channel2
Add : Menggunakan penjumlahan dari Ch1 dan Ch2
Coupling : Dipilih sesuai input Channel yg digunakan,
Source : Sumber pengukuran bisa dari Channel1 atau Channel2
Slope : Normal digunakan yang +. Gunakan yang – untuk kebalikan gelombang.
AC-GND-DC : Pilih AC utk gelombang bolak-balik (peak to peak)
Pilih DC utk gelombang/tegangan searah DC
Pilih GND utk menonaktifkan gelombang mis:Utk menentukan posisi awal
VOLTS/DIV : Untuk menentukan skala vertikal tegangan dlm satu kotak/DIV Vertikal.
Tombol di Horizontal Block :
Position : Untuk mengatur posisi horizontal dari garis gelombang.
TIME/DIV : Untuk megatur skala frekuensi dlm satu kotak/DIV Horizontal.
X10 MAG : Untuk memperbesar/ Magnificient frekuensi menjadi 10x lipat.
Variable : Untuk mengatur kerapatan gelombang horizontal.
Trigger Level : Untuk mengatur agar frekuensi tepat terbaca.
Rumus frekuensi dengan Time(Waktu):
Frekuensi satuannya Hertz (Hz)
Time satuannya Detik/Second (s)
f = 1
T
T = 1
F
M = mega (1.000.000) 1 MHz >< 1 µS K = kilo (1000) 1 KHz >< 1 mS m = mili (1/1000) 1 Hz >< 1 S µ = mikro (1/1.000.000) Setting tombol yang biasa saya gunakan untuk pengukuran frekuensi (Jadi gak perlu milih2 lagi) : 26 Mhz dan 13 Mhz dan 38,4 Mhz Volts/Div : 20m Volt Time/Div : Mentok ke kanan 32 Khz Crystal (Sebelum masuk CCONT) Volts/Div : 20mV atau 50mV Time/Div : 20 µS (Boleh juga 0,1mS / 50 µS / 10 µS) 32 Khz Sleep Clock (Sesudah masuk CCONT) Volts/Div : 1 Volts Time/Div : 20 µ S RX I/Q Volts/Div : 0,2 Volts Time/Div : 1 mS SClk (Synthetizer Clock) 3V Volts/Div : 1 Volt Time/Div : 0,1mS atau bebas. COBBA Clock Volts/Div : 0,5 Volts Time/Div : mentok ke kanan. * Kalibrasi Oscilloscope Pada umumnya, tiap osiloskop sudah dilengkapi sumber sinyal acuan untuk kalibrasi. Sebagai contoh, osiloskop GW tipe tertentu mempunyai acuan gelombang persegi dengan amplitudo 2V peak to peak dengan frekuensi 1 KHz. Misalkan kanal 1 yang akan dikalibrasi, maka BNC probe dihubungkan ke terminal masukan kanal 1, seperti ditunjukkan pada gambar berikut:
Gambar di atas menggunakan probe 1X, dengan ujung probe yang merah dihubungkan ke terminal kalibrasi. Capit buaya yang hitam tidak perlu dihubungkan ke ground osiloskop karena sudah terhubung secara internal. Pada layar osiloskop akan nampak gelombang persegi. Atur tombol kontrol VOLTS/DIV dan TIME/DIV sampai diperoleh gambar yang jelas dengan amplitudo 2 V peak to peak dengan frekuensi 1 KHz., seperti ditunjukkan pada gambar berikut:
Gunakan tombol kontrol posisi vertikal V-pos untuk menggerakkan seluruh gambar dalam arah vertikal dan tombol horizontal H-pos untuk menggerakkan seluruh gambar dalam arah horizontal. Cara ini dilakukan agar letak gambar mudah dilihat dan dibaca.
* Cara Kerja Osiloskop Analog
Pada saat osiloskop dihubungkan dengan sirkuit, sinyal tegangan bergerak melalui probe ke sistem vertical. Pada gambar ditunjukkan diagram blok sederhana suatu osiloskop analog.
Bergantung kepada pengaturan skala vertikal(volts/div), attenuator akan memperkecil sinyal masukan sedangkan amplifier akan memperkuat sinyal masukan.
Selanjutnya sinyal tersebut akan bergerak melalui keping pembelok vertikal dalam CRT(Cathode Ray Tube). Tegangan yang diberikan pada pelat tersebut akan mengakibatkan titik cahaya bergerak (berkas elektron yang menumbuk fosfor dalam CRT akan menghasilkan pendaran cahaya). Tegangan positif akan menyebabkan titik tersebut naik sedangkan tegangan negatif akan menyebabkan titik tersebut turun.
Sinyal akan bergerak juga ke bagian sistem trigger untuk memulai sapuan horizontal (horizontal sweep). Sapuan horizontal ini menyebabkan titik cahaya bergerak melintasi layar. Jadi, jika sistem horizontal mendapat trigger, titik cahaya melintasi layar dari kiri ke kanan dengan selang waktu tertentu. Pada kecepatan tinggi titik tersebut dapat melintasi layar hingga 500.000 kali per detik.
Secara bersamaan kerja sistem penyapu horizontal dan pembelok vertikal akan menghasilkan pemetaan sinyal pada layar. Trigger diperlukan untuk menstabilkan sinyal berulang. Untuk meyakinkan bahwa sapuan dimulai pada titik yang sama dari sinyal berulang, hasilnya bisa tampak pada gambar berikut
*Pada saat menggunakan osiloskop perlu diperhatikan beberapa hal sebagai berikut:
1. Tentukan skala sumbu Y (tegangan) dengan mengatur posisi tombol Volt/Div pada posisi tertentu. Jika sinyal masukannya diperkirakan cukup besar, gunakan skala Volt/Div yang besar. Jika sulit memperkirakan besarnya tegangan masukan, gunakan attenuator 10 x (peredam sinyal) pada probe atau skala Volt/Div dipasang pada posisi paling besar.
2. Tentukan skala Time/Div untuk mengatur tampilan frekuensi sinyal masukan.
3. Gunakan tombol Trigger atau hold-off untuk memperoleh sinyal keluaran yang stabil.
4. Gunakan tombol pengatur fokus jika gambarnya kurang fokus.
5. Gunakan tombol pengatur intensitas jika gambarnya sangat/kurang terang.
* Kinerja Osiloskop
Istilah yang dijelaskan pada bagian ini akan sering digunakan untuk membicarakan kehandalan sebuah osiloskop.
Lebar Pita (Bandwidth)
Spesifikasi bandwidth menunjukan daerah frekuensi yang dapat diukur oleh osiloskop dengan akurat.
Sejalan dengan peningkatan frekuensi, kapabilitas dari osiloskop untuk mengukur secara akurat semakin menurun. Berdasarkan perjanjian, bandwidth menunjukkan frekuensi ketika sinyal yang ditampilkan tereduksi menjadi 70.7% dari sinyal sinus yang digunakan. (angka 70.7% mengacu pada titik "-3 dB", sebuah istilah yang berdasar pada skala logaritmik).
* Rise Time
Rise Time adalah cara lain untuk menjelaskan daerah frekuensi yang berguna dari sebuah osiloskop. Perubahan sinyal rendah ke tinggi yang cepat, pada gelombang persegi, menunjukkan rise time yang tinggi. Rise time menjadi sebuah pertimbangan penting ketika digunakan dalam pengukuran pulsa dan sinyal tangga. Sebuah osiloskop hanya dapat menampilkan pulsa yang risetime-nya lebih rendah dari rise time osiloskop.
* Sensitivitas Vertikal
Sensitivitas vertikal menunjukan berapa kemampuan penguatan vertikal untuk memperkuat sinyal lemah. Sensitivitas vertikal biasanya bersatuan mVolt/div. Sinyal terlemah yang dapat ditangkap oleh osiloskop umumnya adalah 2 mV/div.
Kecepatan Sapuan (Sweep Speed)
Untuk osiloskop analog, spesifikasi ini menunjukkan berapa cepat "trace" dapat menyapu sepanjang layar, yang memudahkan untuk mendapatkan detail dari sinyal. Kecepatan sapuan tercepat dari sebuah osiloskop biasanya bersatuan nanodetik/div (ns/Div)
* Akurasi Gain
Akurasi penguatan menunjukkan seberapa teliti sistem vertikal melemahkan atau menguatkan sebuah sinyal.
* Basis Waktu dan Akurasi Horizontal
* Akurasi horizontal menunjukkan seberapa teliti sistem horizontal menampilkan waktu dari sinyal. Biasanya hal ini dinyatakan dengan % error.
* Sample Rate
Pada osiloskop digital, sampling rate menunjukkan laju pencuplikan yang bisa ditangkap oleh ADC (tentu saja sama dengan osiloskop). Sample rate maksimum ditunjukkan dengan megasample/detik (MS/s). Semakin cepat osiloskop mencuplik sinyal, semakin akurat osiloskop menunjukkan detil suatu sinyal yang cepat. Sample rate minimum juga penting jika diperlukan untuk melihat perubahan kecil sinyal yang berlangsung dalam waktu yang panjang.
Resolusi ADC (Resolusi Vertical)
Resolusi dari ADC (dalam bit) menunjukkan seberapa tepat ADC dapat mengubah tegangan masukan menjadi nilai digital.
Panjang Record
Panjang record dari sebuah osiloskop digital menunjukkan berapa banyak gelombang dapat disimpan dalam memori. Tiap gelombang terdiri dari sejumlah titik. Titik-titik ini dapat disimpan dalam sebuah record gelombang. Panjang maksimum dari record bergantung dari banyaknya memori dalam osiloskop. Karena osiloskop hanya dapat menyimpan dalam jumlah yang terbatas ada pertimbangan antara detail record dan panjang record. Karena itu kita dapat memperoleh sebuah gambaran detil untuk waktu yang pendek atau gambaran yang kurang mendetil untuk jangka waktu yang lebih lama. Pada Beberapa osiloskop kita dapat menambahkan memori untuk meningkatkan panjang record.
* Panel Kendali
Perhatikan bagian depan. Bagian ini dibagi atas 3 bagian lagi yang diberi nama Vertical, Horizontal, and Trigger. Osilosokop anda mungkin mempunyai bagian-bagian tambahan lainnya tergantung pada model dan tipe osiloskop (analog atau digital). Perhatikan bagian input. Bagian ini adalah tempat anda memasukkan input. Kebanyakan osiloskop paling sedikit mempunyai 2 input dan masing-masing input dapat menampilkan tampilan gelombang di monitor peraga. Penggunaan secara bersamaan digunakan untuk tujuan membandingkan.
Tampilan Depan Panel Kontrol
Pelajari kegunaan tombol-tombol berikut ini:
1. Tombol kontrol Volts/Div dengan pengatur tambahan untuk kalibrasi
2. Tombol Time/Div dengan pengatur tambahan untuk kalibrasi
3. Pastikan lokasi terminal untuk sinyal kalibrasi.
4. Tombol Trigger atau Hold Off
5. Tombol pengatur intensitas dan pengatur fokus.
6. Pengatur posisi gambar arah vertikal (V pos.) dan arah horizontal (H pos.)
7. Jika menggunakan osiloskop "Dual Trace", ada selektor kanal 1, 2, atau dual.
8. Pastikan lokasi terminal masukan kanal 1 dan kanal 2.
Ini semua adalah penjelasan umum dalam persiapan osiloskop. Jika anda belum yakin bagaimana melakukan ini semua, kembali lihat manual yang tersertakan ketika membeli osiloskop. Bagian kontrol menggambarkan kontrol-kontrol secara detil.
* Pengendali Horizontal
Gunakan pengendali horizontal untuk mengatur posisi dan skala pada bagian horizontal gelombang. Gambar berikut menunjukkan jenis panel depan dan penala layar untuk mengatur bagian horizontal
Kontrol Horizontal
Tombol Posisi
Tombol posisi horizontal menggerakkan gambar gelombang dari sisi kiri ke kanan atau sebaliknya sesuai keinginan kita pada layar.
Tombol Time / Div ( time base control)
Tombol kontrol Time/div memungkinkan untuk mengatur skala horizontal. Sebagai contoh, jika skala dipilih 1 ms, berarti tiap kotak(divisi) menunjukkan 1 ms dan total layar menunjukkan 10 ms(10 kotak horisontal). Jika satu gelombang terdiri dari 10 kotak, berarti periodanya adalah 10 ms atau frekuensi gelombang tersebut adalah 100 Hz. Mengubah Time/div membuat kita bisa melihat interval sinyal lebih besar atau lebih kecil dari semula, pada layar osiloskop, gambar gelombang akan ditampilkan lebih rapat atau renggang.
Seringkali skala Time/Div dilengkapi dengan tombol variabel (fine control) untuk mengatur skala horsiontal.. Tombol ini digunakan untuk melakukan kalibrasi waktu..
* Pengendali Vertikal
Pengendali ini digunakan untuk merubah posisi dan skala gelombang secara vertikal. Osiloskop memiliki pula pengendali untuk mengatur masukan coupling dan kondisi sinyal lainnya yang dibahas pada bagian ini. Gambar 1 menunjukkan tampilan panel depan dan menu on-screen untuk kontrol vertikal.
Kontrol Vertikal
Tombol Posisi
Tombol posisi vertikal digunakan untuk menggerakkan gambar gelombang pada layar ke arah atas atau ke bawah.
Tombol Volts / Div
Tombol Volts / div menagtur skala tampilan pada arah vertikal. Pemilihan posisi. Misalkan tombol Volts/Div diputar pada posisi 5 Volt/Div, dan layar monitor terbagi atas 8 kotak (divisi) arah vertikal. Berarti, masing-masing divisi (kotak) akan menggambarkan ukuran tegangan 5 volt dan seluruh layar dapat menampilkan 40 volt dari dasar sampai atas. Jika tombol tersebut berada pada posisi 0.5 Volts/dDiv, maka layar dapat menampilkan 4 volt dari bawah sampai atas, dan seterusnya. Tegangan maksimum yang dapat ditampilkan pada layar adalah nilai skala yang ditunjukkan pada tombol Volts/Div dikali dengan jumlah kotak vertikal. Jika probe yg digunakan menggunakan faktor pelemahan 10x, maka tegangan yang terbaca harus dikalikan 10.
Seringkali skala Volts/Div dilengkapi dengan tombol variabel penguatan( variable gain) atau fine gain control. Tombol ini digunakan untuk melakukan kalibrasi tegangan.
* Masukan Coupling
Coupling merupakan metoda yang digunakan untuk menghubungkan sinyal elektrik dari suatu sirkuit ke sirkuit yang lain. Pada kasus ini, masukan coupling merupakan penghubung dari sirkuit yang sedang di tes dengan osiloskop. Coupling dapat ditentukan/diset ke DC, AC, atau ground. Coupling AC menghalangi sinyal komponen DC sehingga terlihat bentuk gelombang terpusat pada 0 volts. Gambar 2 mengilustrasikan perbedaan ini. Coupling AC berguna ketika seluruh sinyal (arus bolak balik dan searah) terlalu besar sehingga gambarnya tidak dapat ditampilkan secara lengkap.
* Masukan coupling AC dan DC
Setting ground memutuskan hubungan sinyal masukan dari sistem vertikal, sehingga 0 volts terlihat pada layar. Dengan masukan coupling tang di-ground kan dan auto trigger mode (mode picu otomatis), terkihat garis horisontal pada layar yang menggambarkan 0 volts. Pergantian dari DC ke ground dan kemudian baik lagi berguna untuk pengukuran tingkat sinyal tegangan.
* Filter Frekuensi
Kebanyakan osiloskop dilengkapi dengan rangkaian filter frekuensi. Dengan membatasi frekuensi sinyal yang boleh masuk memungkinkan untuk mengurangi noise/gangguan yang kadang-kadang muncul pada tampilan gelombang, sehingga didapat tampilan sinyal yang lebih baik.
* Pembalik Polaritas
Kebanyakan osiloskop dilengkapi dengan pembalik polaritas sinyal, sehingga tampilan gambar berubah fasanya 180 derajad.
Alternate and Chop Display

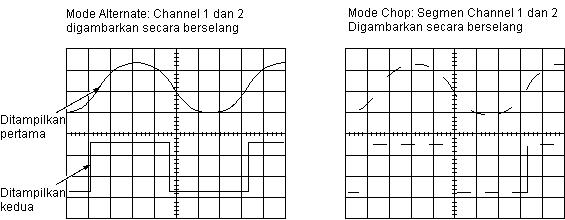

Pada osiloskop analog, misal dua kanal, ada dua cara untuk menampilkan sinyal gelombang secara bersamaan. Mode bolak-balik (alternate) menggambar setiap kanal secara bergantian. Mode ini digunakan dengan kecepatan sinyal dari medium sampai dengan kecepatan tinggi, ketika skala times/div di set pada 0.5 ms atau lebih cepat.
Mode chop menggambar bagian-bagian kecil pada setiap sinyal ketika terjadi pergantian kanal. Karena pergantian kanal terlalu cepat untuk diperhatikan, sehingga bentuk gelombang tampak kontinu. Untuk mode ini biasanya digunakan dengan sinyal lambat dengan kecepatan sweep 1ms per bagian atau kurang. Gambar 3 menunjukkan perbedaan antara 2 mode tersebut. Seringkali berguna untuk melihat sinyal dengan ke dua cara, Untuk meyakinkan didapat pandangan terbaik, cobalah kedua cara tersebut.
* Panel Kendali Vertikal
* Pengukuran Fasa
Bagian pengontrol horizontal memiliki mode XY sehingga kita dapat menampilkan sinyal input dibandingkan dengan dasar waktu pada sumbu horizontal. (Pada beberapa osiloskop digital digunakan mode setting tampilan).
Fase gelombang adalah lamanya waktu yang dilalui dimulai dari satu loop hingga awal dari loop berikutnya. Diukur dalam derajat. Phase shift menjelaskan perbedaan dalam pewaktuan antara dua atau lebih sinyal periodik yang identik.
Salah satu cara mengukur beda fasa adalah menggunakan mode XY. Yaitu dengan memplot satu sinyal pada bagian vertikal(sumbu Y) dan sinyal lain pada sumbu horizontal(sumbu X). Metoda ini akan bekerja efektif jika kedua sinyal yang digunakan adalah sinyal sinusiodal. Bentuk gelombang yang dihasilkan adalah berupa gambar yang disebut pola Lissajous(diambil dari nama seorang fisikawan asal Perancis Jules Antoine Lissajous dan diucapkan Li-Sa-Zu). Dengan melihat bentuk pola Lissajous kita bisa menentukan beda fasa antara dua sinyal. Juga dapat ditentukan perbandinga frekuensi. Gambar di bawah ini memperlihatkan beberapa pola Lissajous denagn perbandingan frekuensi dan beda fasa yang berbeda-beda.
Pola Lissajous
Bagian ini telah menjelaskan dasar-dasar teknik pengukuran. Pengukuran lainnya membutuhkan setting up osiloskop untuk mengukur komponen listrik pada tahapan lebih mendalam,melihat noise pada sinyal, membaca sinyal transien, dan masih banyak lagi aplikasi lainnya. Teknik pengukuran yang akan kita gunakan bergantung jenis aplikasinya, tetapi kita telah mempelajari cukup banyak untuk seorang pemula. Praktek menggunakan osiloskop dan bacalah lebih banyak mengenai hal ini. Dengan terbiasa maka pengoperasian dan pengukuran akan menjadi lebih mudah.
* Pengukuran Waktu dan Frekuensi
Ambil waktu pengukuran dengan menggunakan skala horizontal pada osiloskop. Pengukuran waktu meliputi perioda, lebar pulsa(pulse width), dan waktu dari pulsa. Frekuensi adalah bentuk resiprok dari perioda, jadi dengan mengukur perioda frekuensi akan diketahui, yatu satu per perioda. Seperti pada pengukuran tegangan, pengukuran waktu akan lebih akurat saat meng-adjust porsi sinyal yang akan diukur untuk mengatasi besarnya area pada layar. Ambil pengukuran waktu sepanjang garis horizontal pada tengah-tengah layar, atur time/div untuk memperoleh pengukuran yang lebih akurat.(Lihat gambar berikut .)
Pengukuran Waktu Pada Skala Tengah Horizontal dan contoh animasi penggunaan pengaturan waktu
Pada banyak aplikasi, informasi mendetil tentang pulsa sangatlah penting. Pulsa bisa mengalami distorsi dan menyebabkan rangkaian digital menjadi malfungsi, dan pewaktuan pulsa pada jalannya seringkali signifikan.
Pengukuran standard pulsa adalah mengenai pulse width dan pulse rise time. Rise time adalah waktu yang diperlukan pulsa saat bergerak dari tegangan low ke high. Dengan aturan pengukuran rise time ini diukur dari 10% hingga 90% dari tegangan penuh pulsa. Hal ini mengeliminasi ketidakteraturan pada sudut transisi pulsa. Hal ini juga menjelaskan kenapa pada kebanyakan osiloskop memiliki 10% hingga 90% penandaan pada layarnya. Lebar pulsa adalah lamanya waktu yang diperlukan saat bergerak dari low ke high dan kembali ke low lagi. Dengan aturan lebar pulsa terukur adalah 50% tegangan penuh. Untuk lebih jelas anda lihat gambar berikut :
Titik Pengukuran Waktu dan Pulsa
Pengukuran pulsa seringkali memerlukan penalaan yang baik yaitu trigerring. Untuk lebih meguasai pengukuran pulsa, anda harus mempelajari bagaimana menggunakan trigger hold off untuk mengeset osiloskop digital intuk menangkap pretrigger data, sebagaimana yang telah dijelaskan sebelumnya pada sesi pembahasan kontrol.
* Sumber Sinyal
Makna umum dari sebuah pola yang berulang terhadap waktu disebut gelombang, termasuk didalamnya gelombang suara, otak maupun listrik. Satu siklus dari sebuah gelombang merupakan bagian dari gelombang yang berulang.
Sebuah bentuk gelombang (waveform) merupakan representasi grafik dari sebuah gelombang. Bentuk gelombang tegangan menunjukkan waktu pada sumbu horizontal dan amplitudo tegangan pada sumbu vertikal.
Sebuah bentuk gelombang dapat menunjukkan berbagai hal tentang sebuah sinyal. Naik-turunnya gelombang menunjukkan perubahan tegangan. Sebuah garis yang datar menunjukkan bahwa tidak terjadi perubahan pada jangka waktu tersebut. Garis diagonal menunjukkan perubahan linear - meningkat atau menurunnya tegangan dengan laju tetap. Sudut yang tajam menunjukkan perubahan mendadak.
Sumber gelombang listrik (sinyal listrik) dapat berasal dari berbagai macam, seperti: dari signal generator (pembangkit sinyal), jala-jala listrik, rangkaian elektronik, dll. Beberapa diantaranya ditunjukkan pada gambar di bawah.
Gambar signal generator dengan bentuk-bentuk gelombang keluarannya
Sumber signal elektronik sehari2
* Probe
Sekarang anda siap menghubungkan probe ke osiloskop. Probe adalah kabel penghubung yang ujungnya diberi penjepit, dengan penghantar kerkualitas, dapat meredam sinyal-sinyal gangguan, seperti sinyal radio atau noise yang kuat.
Probe didesain untuk tidak mempengaruhi rangkain yang diukur. Hambatan keluaran dari osiloskop mungkin saja membebani rangkaian yang akan diukur. Untuk meminimumkan pengaruh pembebanan, anda mungkin perlu menggunakan probe peredam (pasif) 10 X
Osiloskop anda mungkin dilengkapi dengan probe pasif sebagai standar pelengkap. Probe pasif berguna sebagai alat untuk tujuan pengujian tertentu dan troubleshooting. Untuk pengukuran atau pengujian yang spesifik, beberap probe yang lain mungkin diperlukan. Misalnya probe aktif dan probe arus.
Penjelasan selanjutnya, akan lebih menekankan pada pemakaian probe pasif karena tipe probe ini mempunyai fleksibiltas dalam penggunaannya.
Menggunakan Probe Pasif
Kebanyakan probe pasif mempunyai beberapa faktor derajat peredaman, seperti 10 X, 100 X dll. Menurut kesepakatan, tulisan 10 X berarti faktor redamannya 10 kali. Amplitudo tegangan sinyal yang masuk akan diredam 10 kali, Besarnya tegangan yang terukur oleh osiloskop harus dikalikan 10. Bedakan dengan tulisan X 10, berarti faktor penguatannya 10 kali. Amplitudo tegangan sinyal yang masuk akan diperbesar 10 kali. Besarnya tegangan yang terukur oleh osiloskop harus dibagi 10.
Probe peredaman 10 X meminimumkan pembebanan pada rangkaian dan ini adalah tujuan utama daripada probe pasif. Pembebanan pada rangkaian lebih terlihat pada frekuensi tinggi, maka pastikan untuk menggunakan probe ini ketika pengukuran di atas 5 KHz. Probe peredaman 10X meningkatkan keakuratan pengukuran, tetapi di lain pihak mengurangi amplitudo sinyal sebesar faktor 10.
Karena meredam sinyal, probe peredaman 10 X membuat masalah ketika menampilkan sinyal dibawah 10 milivolt. Probe 1X berarti tidak ada peredaman sinyalGunakan probe peredaman 10 X sebagai probe standar anda, tetapi tetap menggunakan probe 1X untuk pengukuran sinyal-sinyal yang lemah. Beberapa probe mempunyai bagian khusus yang dapat mengganti-ganti antara probe 1x dan probe 10 X. Jika probe anda mempunyai bagian ini, pastikan anda melakukan seting yang benar sebelum pengukuran.
Gambar berikut memperlihatkan diagram sederhana pada bagian kerja internal dari probe. Hambatan masukan osiloskop 1 MOhm diseri dengan hambatan 9 Mohm, sehingga tegangan masukan pada terminal osiloskop menjadi 1/10 kali tegangan yang diukur.
Probe 10 X dan osiloskop membentuk rangkaian pembagi tegangan
Sedangkan di bawah ini ditunjukkan probe dengan tipikal pasif dan beberapa aksesoris yang digunakan bersama probe
Probe pasif dan asesoris.
Dimana Memasangkan Pencapit Ground
Ada dua terminal penghubung pada probe, yaitu ujung probe dan kabel ground yang biasanya dipasangi capit buaya. Pada prakteknya capit buaya tersebut dihubungkan dengan bagian ground pada rangkaian, seperti chasis logam, dan sentuhkan ujung probe pada titik yang dites pada rangkaian.
Untuk perbaikan ponsel, diharapkan kita dapat menggunakan oscilloscope untuk mengetahui kerusakan ponsel secara lebih akurat, selain dari pengalaman yang kita miliki dalam mengatasi kerusakan pada ponsel.
Jadi ada baiknya kita lebih mengenal sedikit atau banyak masalah oscilloscope ini.
Dalam thread ini kita akan membahas lebih lanjut mengenai instrument pengukuran ini.
ada 12 materi yg akan dibahas satu persatu..
Yang pertama adalah :
1. PENGENALAN OSCILLOSCOPE
Osiloskop adalah alat ukur besaran listrik yang dapat memetakan sinyal listrik. Pada kebanyakan aplikasi, grafik yang ditampilkan memperlihatkan bagaimana sinyal berubah terhadap waktu. Seperti yang bisa anda lihat pada gambar di bawah ini ditunjukkan bahwa pada sumbu vertikal(Y) merepresentasikan tegangan V, pada sumbu horisontal(X) menunjukkan besaran waktu t.
Layar osiloskop dibagi atas 8 kotak skala besar dalam arah vertikal dan 10 kotak dalam arah horizontal. Tiap kotak dibuat skala yang lebih kecil. Sejumlah tombol pada osiloskop digunakan untuk mengubah nilai skala-skala tersebut.
Osiloskop 'Dual Trace' dapat memperagakan dua buah sinyal sekaligus pada saat yang sama. Cara ini biasanya digunakan untuk melihat bentuk sinyal pada dua tempat yang berbeda dalam suatu rangkaian elektronik.
Kadang-kadang sinyal osiloskop juga dinyatakan dengan 3 dimensi. Sumbu vertikal(Y) merepresentasikan tegangan V dan sumbu horisontal(X) menunjukkan besaran waktu t. Tambahan sumbu Z merepresentasikan intensitas tampilan osiloskop. Tetapi bagian ini biasanya diabaikan karena tidak dibutuhkan dalam pengukuran.
Wujud/bangun dari osiloskop mirip-mirip sebuah pesawat televisi dengan beberapa tombol pengatur. kecuali terdapat garis-garis(grid) pada layarnya.
Osiloskop analog Goodwill seri 622 G
Apa Saja yang dapat diukur dengan Osiloskop?
Osiloskop sangat penting untuk analisa rangkaian elektronik. Osiloskop penting bagi para montir alat-alat listrik, para teknisi dan peneliti pada bidang elektronika dan sains karena dengan osiloskop kita dapat mengetahui besaran-besaran listrik dari gejala-gejala fisis yang dihasilkan oleh sebuah transducer. Para teknisi otomotif juga memerlukan alat ini untuk mengukur getaran/vibrasi pada sebuah mesin. Jadi dengan osiloskop kita dapat menampilkan sinyal-sinyal listrik yang berkaitan dengan waktu. Dan banyak sekali teknologi yang berhubungan dengan sinyal-sinyal tersebut.
Contoh beberapa kegunaan osiloskop :
• Mengukur besar tegangan listrik dan hubungannya terhadap waktu.
• Mengukur frekuensi sinyal yang berosilasi.
• Mengecek jalannya suatu sinyal pada sebuah rangakaian listrik.
• Membedakan arus AC dengan arus DC.
• Mengecek noise pada sebuah rangkaian listrik dan hubungannya terhadap waktu.
SETTING DEFAULT OSCILLOSCOPE
Tombol Umum:
On/Off : Untuk menghidupkan/mematikan Oscilloscope
Ilumination : Untuk menyalakan lampu latar.
Intensity : Untuk mengatur terang/gelapnya garis frekuensi
Focus : Untuk mengatur ketajaman garis frekuensi
Rotation : Untuk mengatur posisi kemiringan rotasi garis frekuensi
CAL : Frekuensi Sample yg dpt diukur utk mengkalibrasi Oscilloscope
Tombol di Vertikal Block :
Position : Untuk mengatur naik turunnya garis.
V. Mode : Untuk mengatur Channel yg dipakai
Ch1 : Menggunakan Input Channel1
Ch2 : menggunakan Input Channel 2
Alt : (Alternate) menggunakan bergantian Channel1 dan Channel 2
Chop : Menggunakan potongan dari Channel 1 dan Channel2
Add : Menggunakan penjumlahan dari Ch1 dan Ch2
Coupling : Dipilih sesuai input Channel yg digunakan,
Source : Sumber pengukuran bisa dari Channel1 atau Channel2
Slope : Normal digunakan yang +. Gunakan yang – untuk kebalikan gelombang.
AC-GND-DC : Pilih AC utk gelombang bolak-balik (peak to peak)
Pilih DC utk gelombang/tegangan searah DC
Pilih GND utk menonaktifkan gelombang mis:Utk menentukan posisi awal
VOLTS/DIV : Untuk menentukan skala vertikal tegangan dlm satu kotak/DIV Vertikal.
Tombol di Horizontal Block :
Position : Untuk mengatur posisi horizontal dari garis gelombang.
TIME/DIV : Untuk megatur skala frekuensi dlm satu kotak/DIV Horizontal.
X10 MAG : Untuk memperbesar/ Magnificient frekuensi menjadi 10x lipat.
Variable : Untuk mengatur kerapatan gelombang horizontal.
Trigger Level : Untuk mengatur agar frekuensi tepat terbaca.
Rumus frekuensi dengan Time(Waktu):
Frekuensi satuannya Hertz (Hz)
Time satuannya Detik/Second (s)
f = 1
T
T = 1
F
M = mega (1.000.000) 1 MHz >< 1 µS K = kilo (1000) 1 KHz >< 1 mS m = mili (1/1000) 1 Hz >< 1 S µ = mikro (1/1.000.000) Setting tombol yang biasa saya gunakan untuk pengukuran frekuensi (Jadi gak perlu milih2 lagi) : 26 Mhz dan 13 Mhz dan 38,4 Mhz Volts/Div : 20m Volt Time/Div : Mentok ke kanan 32 Khz Crystal (Sebelum masuk CCONT) Volts/Div : 20mV atau 50mV Time/Div : 20 µS (Boleh juga 0,1mS / 50 µS / 10 µS) 32 Khz Sleep Clock (Sesudah masuk CCONT) Volts/Div : 1 Volts Time/Div : 20 µ S RX I/Q Volts/Div : 0,2 Volts Time/Div : 1 mS SClk (Synthetizer Clock) 3V Volts/Div : 1 Volt Time/Div : 0,1mS atau bebas. COBBA Clock Volts/Div : 0,5 Volts Time/Div : mentok ke kanan. * Kalibrasi Oscilloscope Pada umumnya, tiap osiloskop sudah dilengkapi sumber sinyal acuan untuk kalibrasi. Sebagai contoh, osiloskop GW tipe tertentu mempunyai acuan gelombang persegi dengan amplitudo 2V peak to peak dengan frekuensi 1 KHz. Misalkan kanal 1 yang akan dikalibrasi, maka BNC probe dihubungkan ke terminal masukan kanal 1, seperti ditunjukkan pada gambar berikut:
Gambar di atas menggunakan probe 1X, dengan ujung probe yang merah dihubungkan ke terminal kalibrasi. Capit buaya yang hitam tidak perlu dihubungkan ke ground osiloskop karena sudah terhubung secara internal. Pada layar osiloskop akan nampak gelombang persegi. Atur tombol kontrol VOLTS/DIV dan TIME/DIV sampai diperoleh gambar yang jelas dengan amplitudo 2 V peak to peak dengan frekuensi 1 KHz., seperti ditunjukkan pada gambar berikut:
Gunakan tombol kontrol posisi vertikal V-pos untuk menggerakkan seluruh gambar dalam arah vertikal dan tombol horizontal H-pos untuk menggerakkan seluruh gambar dalam arah horizontal. Cara ini dilakukan agar letak gambar mudah dilihat dan dibaca.
* Cara Kerja Osiloskop Analog
Pada saat osiloskop dihubungkan dengan sirkuit, sinyal tegangan bergerak melalui probe ke sistem vertical. Pada gambar ditunjukkan diagram blok sederhana suatu osiloskop analog.
Bergantung kepada pengaturan skala vertikal(volts/div), attenuator akan memperkecil sinyal masukan sedangkan amplifier akan memperkuat sinyal masukan.
Selanjutnya sinyal tersebut akan bergerak melalui keping pembelok vertikal dalam CRT(Cathode Ray Tube). Tegangan yang diberikan pada pelat tersebut akan mengakibatkan titik cahaya bergerak (berkas elektron yang menumbuk fosfor dalam CRT akan menghasilkan pendaran cahaya). Tegangan positif akan menyebabkan titik tersebut naik sedangkan tegangan negatif akan menyebabkan titik tersebut turun.
Sinyal akan bergerak juga ke bagian sistem trigger untuk memulai sapuan horizontal (horizontal sweep). Sapuan horizontal ini menyebabkan titik cahaya bergerak melintasi layar. Jadi, jika sistem horizontal mendapat trigger, titik cahaya melintasi layar dari kiri ke kanan dengan selang waktu tertentu. Pada kecepatan tinggi titik tersebut dapat melintasi layar hingga 500.000 kali per detik.
Secara bersamaan kerja sistem penyapu horizontal dan pembelok vertikal akan menghasilkan pemetaan sinyal pada layar. Trigger diperlukan untuk menstabilkan sinyal berulang. Untuk meyakinkan bahwa sapuan dimulai pada titik yang sama dari sinyal berulang, hasilnya bisa tampak pada gambar berikut
*Pada saat menggunakan osiloskop perlu diperhatikan beberapa hal sebagai berikut:
1. Tentukan skala sumbu Y (tegangan) dengan mengatur posisi tombol Volt/Div pada posisi tertentu. Jika sinyal masukannya diperkirakan cukup besar, gunakan skala Volt/Div yang besar. Jika sulit memperkirakan besarnya tegangan masukan, gunakan attenuator 10 x (peredam sinyal) pada probe atau skala Volt/Div dipasang pada posisi paling besar.
2. Tentukan skala Time/Div untuk mengatur tampilan frekuensi sinyal masukan.
3. Gunakan tombol Trigger atau hold-off untuk memperoleh sinyal keluaran yang stabil.
4. Gunakan tombol pengatur fokus jika gambarnya kurang fokus.
5. Gunakan tombol pengatur intensitas jika gambarnya sangat/kurang terang.
* Kinerja Osiloskop
Istilah yang dijelaskan pada bagian ini akan sering digunakan untuk membicarakan kehandalan sebuah osiloskop.
Lebar Pita (Bandwidth)
Spesifikasi bandwidth menunjukan daerah frekuensi yang dapat diukur oleh osiloskop dengan akurat.
Sejalan dengan peningkatan frekuensi, kapabilitas dari osiloskop untuk mengukur secara akurat semakin menurun. Berdasarkan perjanjian, bandwidth menunjukkan frekuensi ketika sinyal yang ditampilkan tereduksi menjadi 70.7% dari sinyal sinus yang digunakan. (angka 70.7% mengacu pada titik "-3 dB", sebuah istilah yang berdasar pada skala logaritmik).
* Rise Time
Rise Time adalah cara lain untuk menjelaskan daerah frekuensi yang berguna dari sebuah osiloskop. Perubahan sinyal rendah ke tinggi yang cepat, pada gelombang persegi, menunjukkan rise time yang tinggi. Rise time menjadi sebuah pertimbangan penting ketika digunakan dalam pengukuran pulsa dan sinyal tangga. Sebuah osiloskop hanya dapat menampilkan pulsa yang risetime-nya lebih rendah dari rise time osiloskop.
* Sensitivitas Vertikal
Sensitivitas vertikal menunjukan berapa kemampuan penguatan vertikal untuk memperkuat sinyal lemah. Sensitivitas vertikal biasanya bersatuan mVolt/div. Sinyal terlemah yang dapat ditangkap oleh osiloskop umumnya adalah 2 mV/div.
Kecepatan Sapuan (Sweep Speed)
Untuk osiloskop analog, spesifikasi ini menunjukkan berapa cepat "trace" dapat menyapu sepanjang layar, yang memudahkan untuk mendapatkan detail dari sinyal. Kecepatan sapuan tercepat dari sebuah osiloskop biasanya bersatuan nanodetik/div (ns/Div)
* Akurasi Gain
Akurasi penguatan menunjukkan seberapa teliti sistem vertikal melemahkan atau menguatkan sebuah sinyal.
* Basis Waktu dan Akurasi Horizontal
* Akurasi horizontal menunjukkan seberapa teliti sistem horizontal menampilkan waktu dari sinyal. Biasanya hal ini dinyatakan dengan % error.
* Sample Rate
Pada osiloskop digital, sampling rate menunjukkan laju pencuplikan yang bisa ditangkap oleh ADC (tentu saja sama dengan osiloskop). Sample rate maksimum ditunjukkan dengan megasample/detik (MS/s). Semakin cepat osiloskop mencuplik sinyal, semakin akurat osiloskop menunjukkan detil suatu sinyal yang cepat. Sample rate minimum juga penting jika diperlukan untuk melihat perubahan kecil sinyal yang berlangsung dalam waktu yang panjang.
Resolusi ADC (Resolusi Vertical)
Resolusi dari ADC (dalam bit) menunjukkan seberapa tepat ADC dapat mengubah tegangan masukan menjadi nilai digital.
Panjang Record
Panjang record dari sebuah osiloskop digital menunjukkan berapa banyak gelombang dapat disimpan dalam memori. Tiap gelombang terdiri dari sejumlah titik. Titik-titik ini dapat disimpan dalam sebuah record gelombang. Panjang maksimum dari record bergantung dari banyaknya memori dalam osiloskop. Karena osiloskop hanya dapat menyimpan dalam jumlah yang terbatas ada pertimbangan antara detail record dan panjang record. Karena itu kita dapat memperoleh sebuah gambaran detil untuk waktu yang pendek atau gambaran yang kurang mendetil untuk jangka waktu yang lebih lama. Pada Beberapa osiloskop kita dapat menambahkan memori untuk meningkatkan panjang record.
* Panel Kendali
Perhatikan bagian depan. Bagian ini dibagi atas 3 bagian lagi yang diberi nama Vertical, Horizontal, and Trigger. Osilosokop anda mungkin mempunyai bagian-bagian tambahan lainnya tergantung pada model dan tipe osiloskop (analog atau digital). Perhatikan bagian input. Bagian ini adalah tempat anda memasukkan input. Kebanyakan osiloskop paling sedikit mempunyai 2 input dan masing-masing input dapat menampilkan tampilan gelombang di monitor peraga. Penggunaan secara bersamaan digunakan untuk tujuan membandingkan.
Tampilan Depan Panel Kontrol
Pelajari kegunaan tombol-tombol berikut ini:
1. Tombol kontrol Volts/Div dengan pengatur tambahan untuk kalibrasi
2. Tombol Time/Div dengan pengatur tambahan untuk kalibrasi
3. Pastikan lokasi terminal untuk sinyal kalibrasi.
4. Tombol Trigger atau Hold Off
5. Tombol pengatur intensitas dan pengatur fokus.
6. Pengatur posisi gambar arah vertikal (V pos.) dan arah horizontal (H pos.)
7. Jika menggunakan osiloskop "Dual Trace", ada selektor kanal 1, 2, atau dual.
8. Pastikan lokasi terminal masukan kanal 1 dan kanal 2.
Ini semua adalah penjelasan umum dalam persiapan osiloskop. Jika anda belum yakin bagaimana melakukan ini semua, kembali lihat manual yang tersertakan ketika membeli osiloskop. Bagian kontrol menggambarkan kontrol-kontrol secara detil.
* Pengendali Horizontal
Gunakan pengendali horizontal untuk mengatur posisi dan skala pada bagian horizontal gelombang. Gambar berikut menunjukkan jenis panel depan dan penala layar untuk mengatur bagian horizontal
Kontrol Horizontal
Tombol Posisi
Tombol posisi horizontal menggerakkan gambar gelombang dari sisi kiri ke kanan atau sebaliknya sesuai keinginan kita pada layar.
Tombol Time / Div ( time base control)
Tombol kontrol Time/div memungkinkan untuk mengatur skala horizontal. Sebagai contoh, jika skala dipilih 1 ms, berarti tiap kotak(divisi) menunjukkan 1 ms dan total layar menunjukkan 10 ms(10 kotak horisontal). Jika satu gelombang terdiri dari 10 kotak, berarti periodanya adalah 10 ms atau frekuensi gelombang tersebut adalah 100 Hz. Mengubah Time/div membuat kita bisa melihat interval sinyal lebih besar atau lebih kecil dari semula, pada layar osiloskop, gambar gelombang akan ditampilkan lebih rapat atau renggang.
Seringkali skala Time/Div dilengkapi dengan tombol variabel (fine control) untuk mengatur skala horsiontal.. Tombol ini digunakan untuk melakukan kalibrasi waktu..
* Pengendali Vertikal
Pengendali ini digunakan untuk merubah posisi dan skala gelombang secara vertikal. Osiloskop memiliki pula pengendali untuk mengatur masukan coupling dan kondisi sinyal lainnya yang dibahas pada bagian ini. Gambar 1 menunjukkan tampilan panel depan dan menu on-screen untuk kontrol vertikal.
Kontrol Vertikal
Tombol Posisi
Tombol posisi vertikal digunakan untuk menggerakkan gambar gelombang pada layar ke arah atas atau ke bawah.
Tombol Volts / Div
Tombol Volts / div menagtur skala tampilan pada arah vertikal. Pemilihan posisi. Misalkan tombol Volts/Div diputar pada posisi 5 Volt/Div, dan layar monitor terbagi atas 8 kotak (divisi) arah vertikal. Berarti, masing-masing divisi (kotak) akan menggambarkan ukuran tegangan 5 volt dan seluruh layar dapat menampilkan 40 volt dari dasar sampai atas. Jika tombol tersebut berada pada posisi 0.5 Volts/dDiv, maka layar dapat menampilkan 4 volt dari bawah sampai atas, dan seterusnya. Tegangan maksimum yang dapat ditampilkan pada layar adalah nilai skala yang ditunjukkan pada tombol Volts/Div dikali dengan jumlah kotak vertikal. Jika probe yg digunakan menggunakan faktor pelemahan 10x, maka tegangan yang terbaca harus dikalikan 10.
Seringkali skala Volts/Div dilengkapi dengan tombol variabel penguatan( variable gain) atau fine gain control. Tombol ini digunakan untuk melakukan kalibrasi tegangan.
* Masukan Coupling
Coupling merupakan metoda yang digunakan untuk menghubungkan sinyal elektrik dari suatu sirkuit ke sirkuit yang lain. Pada kasus ini, masukan coupling merupakan penghubung dari sirkuit yang sedang di tes dengan osiloskop. Coupling dapat ditentukan/diset ke DC, AC, atau ground. Coupling AC menghalangi sinyal komponen DC sehingga terlihat bentuk gelombang terpusat pada 0 volts. Gambar 2 mengilustrasikan perbedaan ini. Coupling AC berguna ketika seluruh sinyal (arus bolak balik dan searah) terlalu besar sehingga gambarnya tidak dapat ditampilkan secara lengkap.
* Masukan coupling AC dan DC
Setting ground memutuskan hubungan sinyal masukan dari sistem vertikal, sehingga 0 volts terlihat pada layar. Dengan masukan coupling tang di-ground kan dan auto trigger mode (mode picu otomatis), terkihat garis horisontal pada layar yang menggambarkan 0 volts. Pergantian dari DC ke ground dan kemudian baik lagi berguna untuk pengukuran tingkat sinyal tegangan.
* Filter Frekuensi
Kebanyakan osiloskop dilengkapi dengan rangkaian filter frekuensi. Dengan membatasi frekuensi sinyal yang boleh masuk memungkinkan untuk mengurangi noise/gangguan yang kadang-kadang muncul pada tampilan gelombang, sehingga didapat tampilan sinyal yang lebih baik.
* Pembalik Polaritas
Kebanyakan osiloskop dilengkapi dengan pembalik polaritas sinyal, sehingga tampilan gambar berubah fasanya 180 derajad.
Alternate and Chop Display
Pada osiloskop analog, misal dua kanal, ada dua cara untuk menampilkan sinyal gelombang secara bersamaan. Mode bolak-balik (alternate) menggambar setiap kanal secara bergantian. Mode ini digunakan dengan kecepatan sinyal dari medium sampai dengan kecepatan tinggi, ketika skala times/div di set pada 0.5 ms atau lebih cepat.
Mode chop menggambar bagian-bagian kecil pada setiap sinyal ketika terjadi pergantian kanal. Karena pergantian kanal terlalu cepat untuk diperhatikan, sehingga bentuk gelombang tampak kontinu. Untuk mode ini biasanya digunakan dengan sinyal lambat dengan kecepatan sweep 1ms per bagian atau kurang. Gambar 3 menunjukkan perbedaan antara 2 mode tersebut. Seringkali berguna untuk melihat sinyal dengan ke dua cara, Untuk meyakinkan didapat pandangan terbaik, cobalah kedua cara tersebut.
* Panel Kendali Vertikal
* Pengukuran Fasa
Bagian pengontrol horizontal memiliki mode XY sehingga kita dapat menampilkan sinyal input dibandingkan dengan dasar waktu pada sumbu horizontal. (Pada beberapa osiloskop digital digunakan mode setting tampilan).
Fase gelombang adalah lamanya waktu yang dilalui dimulai dari satu loop hingga awal dari loop berikutnya. Diukur dalam derajat. Phase shift menjelaskan perbedaan dalam pewaktuan antara dua atau lebih sinyal periodik yang identik.
Salah satu cara mengukur beda fasa adalah menggunakan mode XY. Yaitu dengan memplot satu sinyal pada bagian vertikal(sumbu Y) dan sinyal lain pada sumbu horizontal(sumbu X). Metoda ini akan bekerja efektif jika kedua sinyal yang digunakan adalah sinyal sinusiodal. Bentuk gelombang yang dihasilkan adalah berupa gambar yang disebut pola Lissajous(diambil dari nama seorang fisikawan asal Perancis Jules Antoine Lissajous dan diucapkan Li-Sa-Zu). Dengan melihat bentuk pola Lissajous kita bisa menentukan beda fasa antara dua sinyal. Juga dapat ditentukan perbandinga frekuensi. Gambar di bawah ini memperlihatkan beberapa pola Lissajous denagn perbandingan frekuensi dan beda fasa yang berbeda-beda.
Pola Lissajous
Bagian ini telah menjelaskan dasar-dasar teknik pengukuran. Pengukuran lainnya membutuhkan setting up osiloskop untuk mengukur komponen listrik pada tahapan lebih mendalam,melihat noise pada sinyal, membaca sinyal transien, dan masih banyak lagi aplikasi lainnya. Teknik pengukuran yang akan kita gunakan bergantung jenis aplikasinya, tetapi kita telah mempelajari cukup banyak untuk seorang pemula. Praktek menggunakan osiloskop dan bacalah lebih banyak mengenai hal ini. Dengan terbiasa maka pengoperasian dan pengukuran akan menjadi lebih mudah.
* Pengukuran Waktu dan Frekuensi
Ambil waktu pengukuran dengan menggunakan skala horizontal pada osiloskop. Pengukuran waktu meliputi perioda, lebar pulsa(pulse width), dan waktu dari pulsa. Frekuensi adalah bentuk resiprok dari perioda, jadi dengan mengukur perioda frekuensi akan diketahui, yatu satu per perioda. Seperti pada pengukuran tegangan, pengukuran waktu akan lebih akurat saat meng-adjust porsi sinyal yang akan diukur untuk mengatasi besarnya area pada layar. Ambil pengukuran waktu sepanjang garis horizontal pada tengah-tengah layar, atur time/div untuk memperoleh pengukuran yang lebih akurat.(Lihat gambar berikut .)
Pengukuran Waktu Pada Skala Tengah Horizontal dan contoh animasi penggunaan pengaturan waktu
Pada banyak aplikasi, informasi mendetil tentang pulsa sangatlah penting. Pulsa bisa mengalami distorsi dan menyebabkan rangkaian digital menjadi malfungsi, dan pewaktuan pulsa pada jalannya seringkali signifikan.
Pengukuran standard pulsa adalah mengenai pulse width dan pulse rise time. Rise time adalah waktu yang diperlukan pulsa saat bergerak dari tegangan low ke high. Dengan aturan pengukuran rise time ini diukur dari 10% hingga 90% dari tegangan penuh pulsa. Hal ini mengeliminasi ketidakteraturan pada sudut transisi pulsa. Hal ini juga menjelaskan kenapa pada kebanyakan osiloskop memiliki 10% hingga 90% penandaan pada layarnya. Lebar pulsa adalah lamanya waktu yang diperlukan saat bergerak dari low ke high dan kembali ke low lagi. Dengan aturan lebar pulsa terukur adalah 50% tegangan penuh. Untuk lebih jelas anda lihat gambar berikut :
Titik Pengukuran Waktu dan Pulsa
Pengukuran pulsa seringkali memerlukan penalaan yang baik yaitu trigerring. Untuk lebih meguasai pengukuran pulsa, anda harus mempelajari bagaimana menggunakan trigger hold off untuk mengeset osiloskop digital intuk menangkap pretrigger data, sebagaimana yang telah dijelaskan sebelumnya pada sesi pembahasan kontrol.
* Sumber Sinyal
Makna umum dari sebuah pola yang berulang terhadap waktu disebut gelombang, termasuk didalamnya gelombang suara, otak maupun listrik. Satu siklus dari sebuah gelombang merupakan bagian dari gelombang yang berulang.
Sebuah bentuk gelombang (waveform) merupakan representasi grafik dari sebuah gelombang. Bentuk gelombang tegangan menunjukkan waktu pada sumbu horizontal dan amplitudo tegangan pada sumbu vertikal.
Sebuah bentuk gelombang dapat menunjukkan berbagai hal tentang sebuah sinyal. Naik-turunnya gelombang menunjukkan perubahan tegangan. Sebuah garis yang datar menunjukkan bahwa tidak terjadi perubahan pada jangka waktu tersebut. Garis diagonal menunjukkan perubahan linear - meningkat atau menurunnya tegangan dengan laju tetap. Sudut yang tajam menunjukkan perubahan mendadak.
Sumber gelombang listrik (sinyal listrik) dapat berasal dari berbagai macam, seperti: dari signal generator (pembangkit sinyal), jala-jala listrik, rangkaian elektronik, dll. Beberapa diantaranya ditunjukkan pada gambar di bawah.
Gambar signal generator dengan bentuk-bentuk gelombang keluarannya
Sumber signal elektronik sehari2
* Probe
Sekarang anda siap menghubungkan probe ke osiloskop. Probe adalah kabel penghubung yang ujungnya diberi penjepit, dengan penghantar kerkualitas, dapat meredam sinyal-sinyal gangguan, seperti sinyal radio atau noise yang kuat.
Probe didesain untuk tidak mempengaruhi rangkain yang diukur. Hambatan keluaran dari osiloskop mungkin saja membebani rangkaian yang akan diukur. Untuk meminimumkan pengaruh pembebanan, anda mungkin perlu menggunakan probe peredam (pasif) 10 X
Osiloskop anda mungkin dilengkapi dengan probe pasif sebagai standar pelengkap. Probe pasif berguna sebagai alat untuk tujuan pengujian tertentu dan troubleshooting. Untuk pengukuran atau pengujian yang spesifik, beberap probe yang lain mungkin diperlukan. Misalnya probe aktif dan probe arus.
Penjelasan selanjutnya, akan lebih menekankan pada pemakaian probe pasif karena tipe probe ini mempunyai fleksibiltas dalam penggunaannya.
Menggunakan Probe Pasif
Kebanyakan probe pasif mempunyai beberapa faktor derajat peredaman, seperti 10 X, 100 X dll. Menurut kesepakatan, tulisan 10 X berarti faktor redamannya 10 kali. Amplitudo tegangan sinyal yang masuk akan diredam 10 kali, Besarnya tegangan yang terukur oleh osiloskop harus dikalikan 10. Bedakan dengan tulisan X 10, berarti faktor penguatannya 10 kali. Amplitudo tegangan sinyal yang masuk akan diperbesar 10 kali. Besarnya tegangan yang terukur oleh osiloskop harus dibagi 10.
Probe peredaman 10 X meminimumkan pembebanan pada rangkaian dan ini adalah tujuan utama daripada probe pasif. Pembebanan pada rangkaian lebih terlihat pada frekuensi tinggi, maka pastikan untuk menggunakan probe ini ketika pengukuran di atas 5 KHz. Probe peredaman 10X meningkatkan keakuratan pengukuran, tetapi di lain pihak mengurangi amplitudo sinyal sebesar faktor 10.
Karena meredam sinyal, probe peredaman 10 X membuat masalah ketika menampilkan sinyal dibawah 10 milivolt. Probe 1X berarti tidak ada peredaman sinyalGunakan probe peredaman 10 X sebagai probe standar anda, tetapi tetap menggunakan probe 1X untuk pengukuran sinyal-sinyal yang lemah. Beberapa probe mempunyai bagian khusus yang dapat mengganti-ganti antara probe 1x dan probe 10 X. Jika probe anda mempunyai bagian ini, pastikan anda melakukan seting yang benar sebelum pengukuran.
Gambar berikut memperlihatkan diagram sederhana pada bagian kerja internal dari probe. Hambatan masukan osiloskop 1 MOhm diseri dengan hambatan 9 Mohm, sehingga tegangan masukan pada terminal osiloskop menjadi 1/10 kali tegangan yang diukur.
Probe 10 X dan osiloskop membentuk rangkaian pembagi tegangan
Sedangkan di bawah ini ditunjukkan probe dengan tipikal pasif dan beberapa aksesoris yang digunakan bersama probe
Probe pasif dan asesoris.
Dimana Memasangkan Pencapit Ground
Ada dua terminal penghubung pada probe, yaitu ujung probe dan kabel ground yang biasanya dipasangi capit buaya. Pada prakteknya capit buaya tersebut dihubungkan dengan bagian ground pada rangkaian, seperti chasis logam, dan sentuhkan ujung probe pada titik yang dites pada rangkaian.
